TelePost LP-100 A + LPC-4

Wattmeter Digital 1,8-54 MHz 0, 1 W bis 5 KW PEP

LP-100 Digitales Vektor Wattmeter

Das LP100A von Telepost ist ein hochwertiges Power- und SWR-Meter nach Industriestandard. Der mitgelieferte Koppler LPC-4 ermöglicht Messungen von 0,1 W bis 5 kW PEP (1,8 - 30 MHz) bzw. 0,1 W bis 3kW PEP (54MHz). Im Gegensatz zu den meisten Messgeräten sind die Messkoppler nicht eingebaut. Dies bietet den Vorteil, dass das eigentliche Messgerät im Sichtbereich aufgestellt werden kann, die Messkoppler jedoch hinter Transceiver bzw. Endstufe eingeschleift werden können. Als Verbindungskabel dienen zwei mitgelieferte BNC-Kabel von 2m Länge.

Eine Zusatzplatine (Dualcoupler Option) ermöglicht den Anschluß eines zweiten Kopplers um einen zweiten Transceiver oder Antennenanschluß zu überwachen.

Die Vektoranzeige des LP-100 zeigt neben Ausgangsleistung und SWR zusätzlich die real- und imaginär-Werte der angeschlossenen Antenne an.

Wesentliche Funktionen des LP-100:

    Kontrastreiches Display mit Balkenanzeige für Sendeleistung und SWR

    Konfigurierbares Balkendiagramm hinsichtlich Darstellungsform, Anzeigebereich, Verzögerung

    Umschaltbar auf dBm / Return Loss Darstellung

    Anzeigebereich 100 mW bis 5.000 Watt in drei Bereichen. Mit optionalem Koppler 10kW!

    Darstellung der Sendeleistung auf 0,01 bzw. 1 Watt Genauigkeit, abhängig vom Anzeigebereich.

    Frequenzbereich 1, 8 - 54 MHz mit frequenzabhängiger, automatischer Skalierung.

    Anzeigebereich für Z, R, |X| von 0 - 999,9 Ohm

    Separate Messkoppler zum abgesetzten Betrieb

    „Peak-hold" Anzeige für Sendeleistung und SWR

    SWR Genauigkeit < ,15 (5%) im Bereich von1 Watt bis 3000 Watt, typisch: ,05%

    Genauigkeit Sendeleistung: typ. 3% über den gesamten Bereich von 1 Watt bis 3000 Watt, mit zusätzlicher Kalibrierung bis zu 0.05 Watt

    Leistungsanzeige umschaltbar zwischen Fwd und Net (Fwd abzgl. reflektierter Leistung)

    SWR Alarm konfigurierbar von 1.5, 2.0. 2.5, 3.0 oder einem beliebigen Wert

    "Snooze" Taste zum Abstimmen oder Leistungsanzeige

    Kostenlose Windows Software „Virtual Control Panel" zur Fernsteuerung

    Unterstützung durch TRX-Manager zur direkten Fernüberwachung

    Über Software: Erweiterte Darstellungsmöglichkeiten für SWR, RL, Z, R, X, Reflexionskoeffizient und Smith Diagramm

    Einfache Firmwareaktualisierung durch integrierten Bootloader

    Bildschirmschoner mit Rufzeichenanzeige als Laufschrift

    Konform mit FCC Part 15 A & B, ICAS und CE

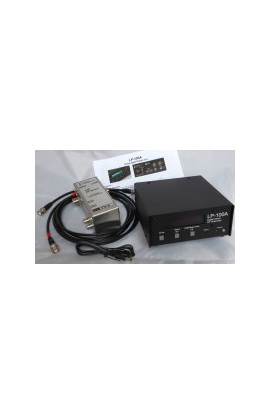

Lieferumfang:

    LP-100

    Koppler LPC-4 (1,8 - 30MHz, 0,1 - 5.000 Watt PEP, 3.000 Watt PEP auf 50MHz, bei 50% „duty cycle")

    2x BNC Verbindungskabel 2m

    DC Spannungsversorgungskabel
